手动盲板阀的组成部分及构成方式是怎样的

发布日期：[2021-02-24] 点击率：

盲板阀又称蜗轮扇形眼镜阀，翻板阀和扇形阀。它通常由左阀体，右阀体，扇形阀板，密封环，螺杆对，驱动装置，夹紧装置等组成。

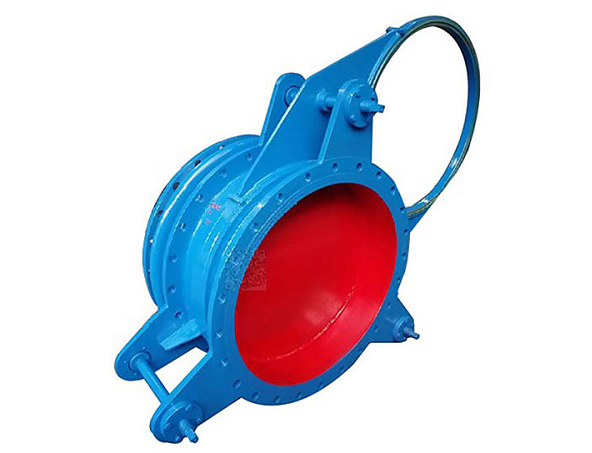

手动盲板阀YJF431X-1：

手动盲板阀组件：左阀体，右阀体，扇形盲板，螺杆对，锁紧螺母对。

手动盲板阀构成方式：

1、左阀体，右阀体和扇形盲板通过三个螺杆连接，阀体固定在底座上，形成刚性结构。

金洋22、在三个螺杆中，盲板固定在上螺杆的中心。盲板绕轴旋转，两个下螺杆将盲板定位块安装在同一位置。当盲板绕轴旋转时，可以防止盲板移动和刮擦。密封环。

金洋2手动盲板阀驱动模式：手动使用扳手同时向前（或向后）旋转三个螺杆。然后，您可以压缩（或分离）阀体以调节盲板和通孔板的位置。可以改变门的打开和关闭以达到打开和关闭的目的。手动操作，三点锁定。

金洋2手动盲板阀密封：密封件采用不锈钢和硅橡胶环，密封性能可靠。硅橡胶密封圈放在阀板上，便于更换。
